NM550: сварка, резка, гибка и сравнение с Ha...

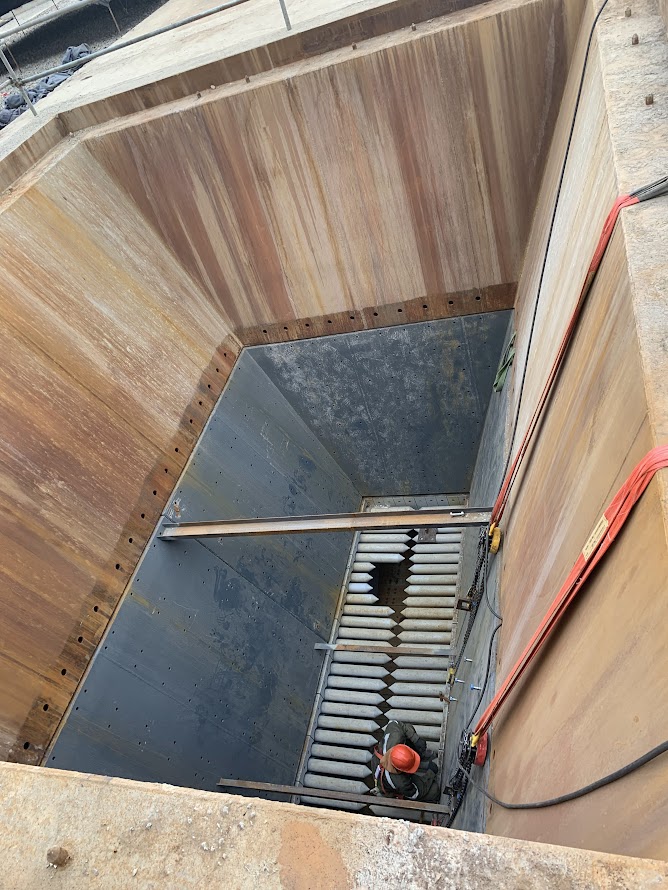

Что это за сталь NM550 — прямой аналог Hardox 550 и Quard 550. Твёрдость 550 ± 30 HBW. Применяется для боковых футеровок ковшей, ножей, сит и других узлов, где ресурса NM450/NM500 уже недостаточно. Сварка NM550 Подогрев (по данным завода): Толщина 10–30 мм: подогрев 175°C. Толщина 30–50 мм: подогрев 200°C. Максимальная температура между проходами: не выше 225°C. Проволока: св-08Г2 (ER70S-6) для сварки с обычными сталями; для NM550+NM550 — ER80S-G или ER90S-G. Используйте низководородные материалы. Резка NM550 Подогрев перед термической резкой (газ, плазма): Завод рекомендует подогрев 175°C перед резкой (для снятия напряжений и предотвращения трещин). Важно: из-за высокой твёрдости используйте большое давление газа/кислорода и низкую скорость резки. После резки — замедленное охлаждение (накрыть асбестом) для предотвращения водородных трещин. Сравнение с Hardox 550 Твёрдость: NM550 — 525–575 HBW (по заводскому паспорту); Hardox 550 — 525–575 HBW. Предел текучести: NM550 — 1500 МПа; Hardox 550 — 1500 МПа. Мин. толщина: NM550 — 8 мм; Hardox 550 — 8 мм. Типоразмеры 8–20 мм: ширина 1200, 1250, 1500, 1800, 2000 мм; длина 6000, 8000, 9000, 10000, 12000 мм. 20–30 мм: ширина 2000, 2200, 2500 мм; длина 6000, 8000, 9000 мм.
